tensorflow教程02-计算图及其实践

在B站@mlln-cn, 我就能回答你的问题奥!

文章目录
  1. 1. 计算图概念
  2. 2. 为什么使用计算图
  3. 3. 代码实现简单的计算图
    1. 3.1. 定义计算图
    2. 3.2. 计算
  4. 4. 神经网络可以看作是计算图
    1. 4.1. 代码实现神经网络的计算图
      1. 4.1.1. 定义计算图
      2. 4.1.2. 执行计算
  5. 5. 总结

声明: 本文由DataScience原创发表, 转载请注明本文链接mlln.cn, 并在文后留言转载.

本文代码运行环境:

  • windows10
  • python3.6
  • jupyter notebook
  • tensorflow 1.x

计算图概念

在执行计算,例如训练一个神经网络或计算两个整数的总和,TensorFlow在内部使用数据流图(或计算图)来表示整个计算流程。这是一个由以成分下组成的有向图:

  • 一组节点,每一个节点代表一个操作
  • 一组定向边,每一个边代表执行操作的数据流转路径

TensorFlow有两种类型的边缘:

  • 正常:它们只是节点之间的数据结构的载体。一个操作的输出(来自一个节点)成为另一个操作的输入。连接两个节点的边传输与这些值。

  • 特殊:这个边缘不传递值。它表示两个节点A和B之间的控制依赖性。这意味着节点B只有在A中的操作将在数据操作之间的关系之前结束时才会被执行。

为什么使用计算图

TensorFlow中的一个关键思想是延迟执行,在计算图的构建阶段,您可以编写非常复杂的表达式(我们说它是高度复杂的),但是这些代码只是定义了计算过程, 但是并没有真正的计算。当您想计算他们时,TensorFlow会以最有效的方式进行计算(例如,使用GPU并行执行代码的独立部分)。这样,如果必须处理包含大量节点和图层的复杂模型,图形有助于分配计算负载。同时, 计算过程可以方便的可视化, 并且便于我们理解.

代码实现简单的计算图

如上图所示, 我们可以使用tensorflow实现一个这样的计算图。新手使用tensorflow时, 一定要分清楚两个阶段: 图定义阶段和计算阶段。在图定义阶段, 只是定义了计算图, 但并不进行计算; 在计算阶段才会进行计算。

定义计算图

1
2
3
4
5
6
7
import tensorflow as tf

a = tf.placeholder(tf.float32, name='a')
b = tf.placeholder(tf.float32, name='b')
c = a + b
d = b + 1
e = c * d

计算

计算阶段只有两行代码, 我们需要创建一个会话, 并执行计算图。因为这是在Jupyter notebook环境中, 我们使用tf.InteractiveSession更方便。

eval方法就是用来执行计算并返回计算结果的。注意因为我们的计算图中定义了两个占位符(placeholder), 顾名思义, 他们并没有值, 需要我们在计算的时候传入值, 所以我们使用feed_dict参数来传入值。

1
2
sess = tf.InteractiveSession()
e.eval(feed_dict={a:1, b:2})
输出: 9.0

神经网络可以看作是计算图

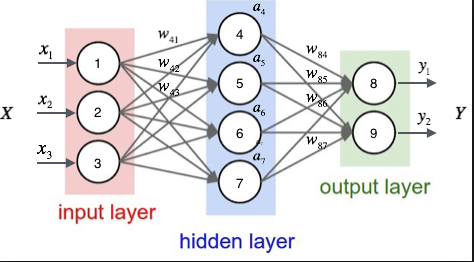

我们先来看下之前文章中用到的一个神经网络图:

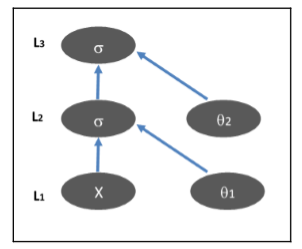

我们可以用计算图的形式来表示它, 就是这样:

这里L3表示输出层,L2表示隐藏层,L1表示输入层。类似地,θ2表示层2与层3之间的权重矢量; θ1表示层1和层2之间的权向量.σ表示在这些节点内发生的激活函数(这些节点的输出将使用L表示来表示,即L1,L2 ,和L3)。在这种表示中,每个节点不代表单个神经元,而代表一个操作,而箭头不是连接,而是代表沿网络的信息流。这个计算图向我们显示了每一步的操作,以及这些操作运行的输入和输出。L2层在两个输入上运行:输出L1层(向量)和权重θ1,而L3在L2和θ2上运行,并且是我们的最终输出。

代码实现神经网络的计算图

你会看到, 由于计算图的引用, 我们更容易用代码实现这个神经网络结构。

定义计算图

你可能还不清楚tf.Variabletf.placeholder的用法, 前者用于代表可变量, 一般就是函数的参数, 后者用于代表数据, 比如训练数据。后面我们会详细解释这些函数的用法。

1
2
3
4
5
6
import numpy as np
X = tf.placeholder(tf.float64, shape=[3, 1], name= "X")
theta1 = tf.Variable(np.random.normal(size=(4,3)), name="theta1")
L2 = tf.sigmoid(tf.matmul(theta1, X))
theta2 = tf.Variable(np.random.normal(size=(2,4)), name="theta1")
L3 = tf.sigmoid(tf.matmul(theta2, L2))
执行计算
  • 首先因为我们定义了一些Variable, 所以需要先初始化他们, 调用init.run()
  • 然后因为定义了一个placeholder, 所以需要在eval的时候, 传入feed_dict参数
1
2
3
4
init = tf.global_variables_initializer()
init.run()
x_value = np.array([1,2,3]).reshape([3,1])
L3.eval(feed_dict={X:x_value})
输出: array([[0.76097443], [0.73291792]])

总结

这篇教程主要目的是让大家对tensorflow的计算图有一个感性认识, 并理解定义计算图和执行计算图这两个过程。同时, 通多第二个例子, 我们可以看出用计算图来表示神经网络的计算过程也是很方便的。

注意
本文由jupyter notebook转换而来, 您可以在这里下载notebook
